Kategori: Balkar och pelare

Flex fasadfäste för fallskydd på stålkonstruktion

Gängad infästning i stålkonstruktioner

Flex fasadfäste för fallskydd på stålkonstruktion

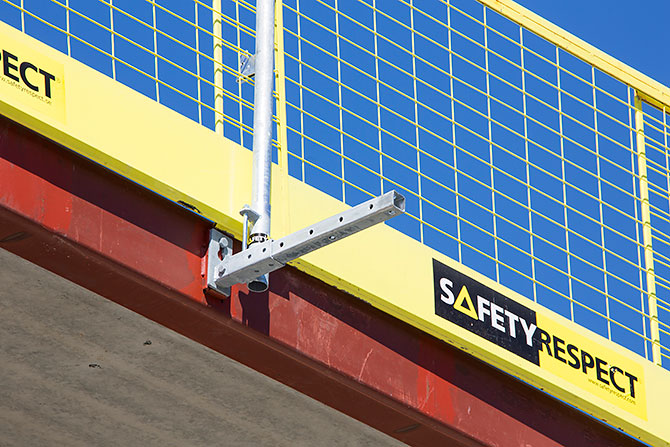

Stålkonstruktioner går enkelt att förbereda redan vid produktionen för att underlätta infästning av fallskyddet. Håltagning och gängning direkt i stålet, alternativt montage av gängstång eller plattor med förgängade hål kan då anpassas till den planerade typen av infästning. Om Flex fasadfäste används blir lösningen ett flexibelt och anpassningsbart fallskydd. Detta skapar en fri arbetsyta ända ut till valvkanten. Fasadfästet kan justeras för att öka avståndet mellan stålbalk och Räckesnät, till exempel vid montage av väggar, fönster med mera. För ett skydd nära kanten utan delar som sticker ut kan Balkongfäste eller Vertikalfäste vara lämpliga lösningar.

PRODUKTER
• Flex fasadfäste
• Balkongfäste
• Vertikalfäste
• Stolpe 1,3 m
• Stolpe 1,5 m alu
• Räckeshållare kilkoppling
• Räckesnät 1,3, 1,95, 2,6

Flex fasadfäste för fallskydd på stålkonstruktion

Långa spännvidder

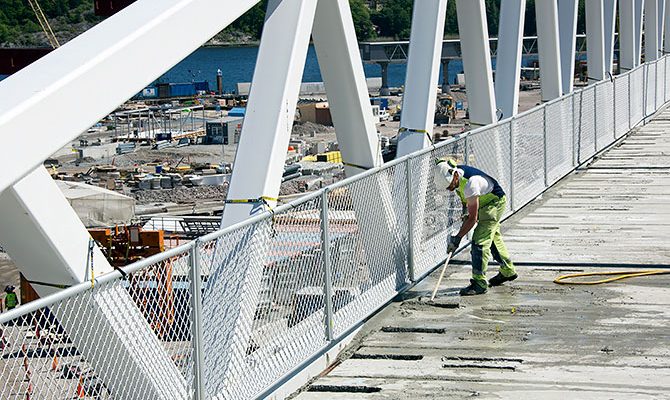

hall_system_safetyrespect_0035

Med projekterad och förmonterad infästning på pelare underlättas montaget av fallskyddet. Att använda de befintliga pelarna som infästning skapar fri yta på valvet för övriga arbetsmoment. Fallskyddet hänger på pelarna ovanför arbetsytan och på rätt höjd för kommande arbetsmoment. Om projektering av infästning inte är gjord på förhand finns andra infästningar, kontakta oss.

SafetyRespects Räckesnät Alu 3 m klarar stora spännvidder och möjliggör montering mellan pelare. Räckesnäten skarvas fortlöpande med Rörskarv alternativt Rörkoppling utan behov av infästning på valvet. Räckesnäten kan höjas och skapar på så sätt en helt fri arbetsyta för att lägga på nytt ytskikt, pågjutning med mera.

PRODUKTER
• Räckesnät Alu 3 m
• Rörskarv
• Rörkoppling
• Infästning

hall_system_safetyrespect_0025

Träreglar

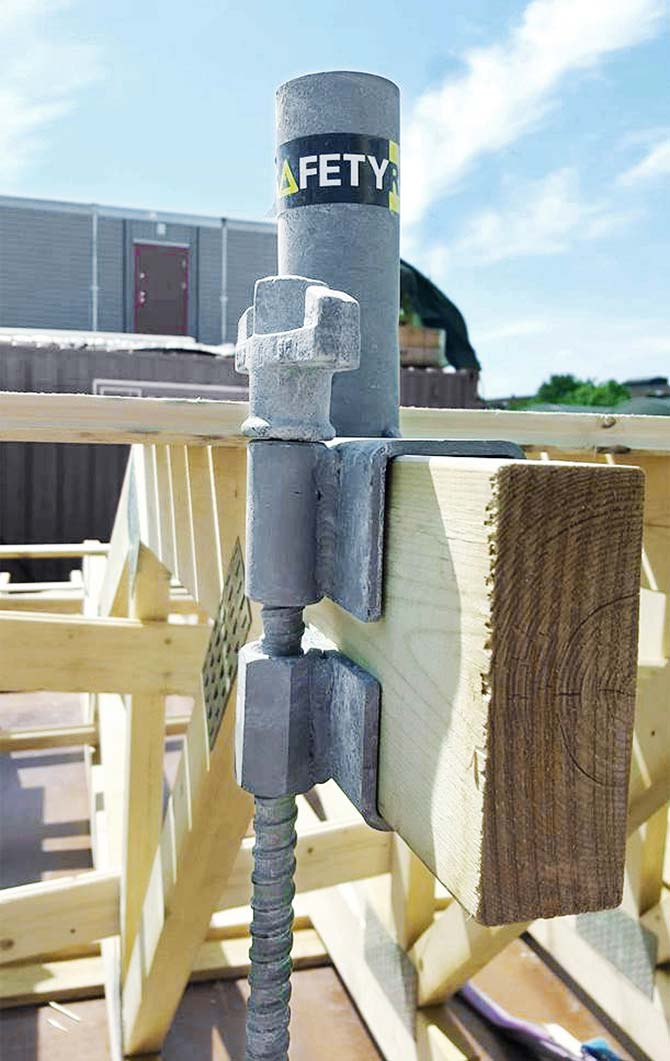

I byggkonstruktioner med träreglar kan Träbalkstving användas som infästning till fallskyddet. Träbalkstvingen har integrerat stolplås och är avsett för träbalkar i formaten 45 x 120 – 220 mm. Fästet är utformat för ett flexibelt montage och kan med lätthet justeras efter behov.

PRODUKTER
• Träbalkstving
• Stolpe 1,3 m
• Räckesnät 1,3, 1,95, 2,6

Svetshylsa på stålbalk

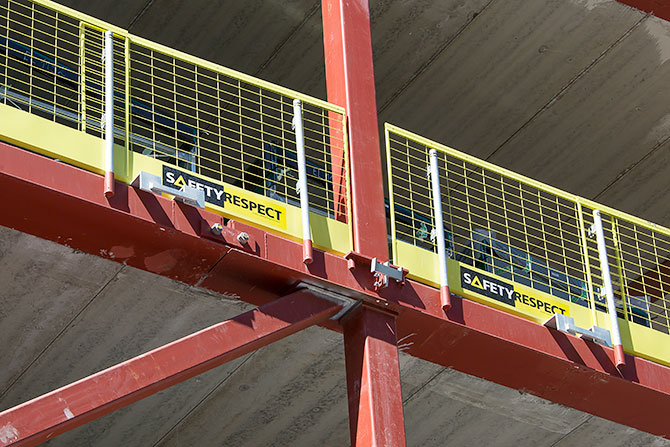

welding_socket_safetyrespect_0080

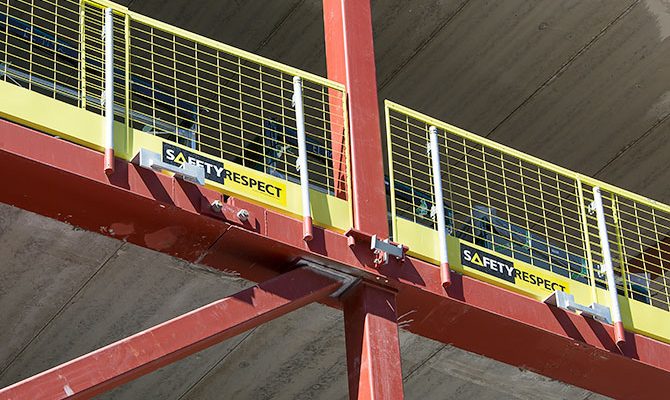

När stålbalkar används i byggkonstruktioner kan Svetshylsa med integrerat stolplås projekteras in som infästning av fallskydd. I dessa fall svetsas Svetshylsan in enligt instruktion vid produktionen av stålbalkarna. Efter att balken lyfts på plats monteras Stolpe 1,3 m och Räckesnät 2,6 L. Montaget av fallskyddet blir både säkrare och snabbare med en prefabricerad infästning som denna.

PRODUKTER
• Svetshylsa
• Stolpe 1,3 m
• Räckesnät 2,6 L

welding_socket_safetyrespect_008c

welding_socket_safetyrespect_020c

Träbalkar och träpelare

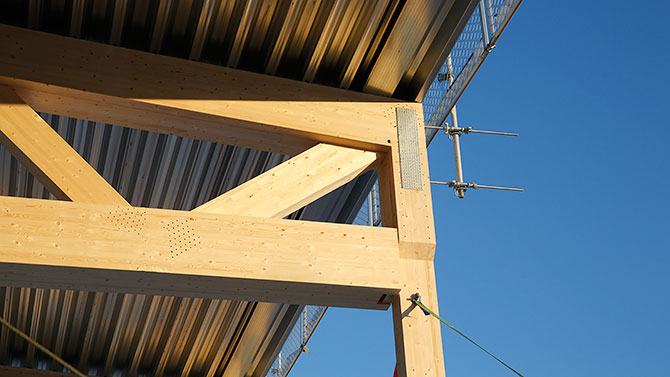

hall_system_safetyrespect_1882

I byggkonstruktioner med träbalkar och träpelare kan fallskyddet monteras med olika system och lösningar, exempelvis Flex Fasadfäste. Fasadfästet monteras direkt mot träbalk med erforderlig träskruv. Vid behov av takskydd kan Hallsystem monteras i träkonstruktionen, infästning sker då med stag.

PRODUKTER
• Fasadfäste
• Hallsystem
• Träskruv
• Stolpe 1,3 m
• Räckesnät 2,6 L

Hallsystem SafetyRespect

Hallsystem SafetyRespect

Förmonterad infästning på stålbalk

beams_and_columns_safetyrespect_0075

Med förmonterad infästning i stommen på stålbalk underlättas montaget av fallskyddet avsevärt då fästet redan är på plats. Det återstående montaget av Stolpe 1,3 m och Räckesnät kan göras antingen före lyft av balk eller på valvet efter montaget av balken. Detta skapar tidsvinster för montaget, skapar säkrare arbetsplats då montaget vid valvkant minimineras. Det innebär också att fallskyddet inte är i vägen då övriga arbetsmoment på valvet skall utföras.

PRODUKTER
• Infästning (kontakta oss för rådgivning)
• Stolpe 1,3 m
• Räckesnät 2,6 L

Gängade svetsplattor

balcony_bracket_safetyrespect_0800c

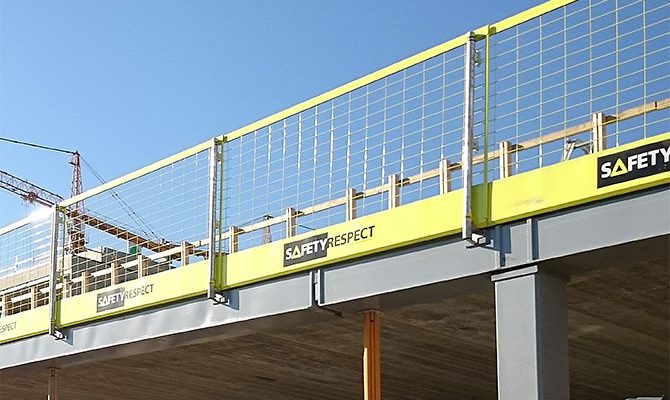

För stålkonstruktioner kan vi leverera anpassade fallskyddslösningar med olika infästningar. Håltagning och gängning, alternativt montage av gängade svetsplattor utförs vid produktionen av stålbalken. Om Flex Fasadfäste används så kan fallskyddets avstånd till valvkant justeras.

PRODUKTER
• Gängad svetsplatta
• Rekomenderad infästning
• Stolpe 1,3 m
• Räckesnät 1,3 L, 1,95 L, 2,6 L

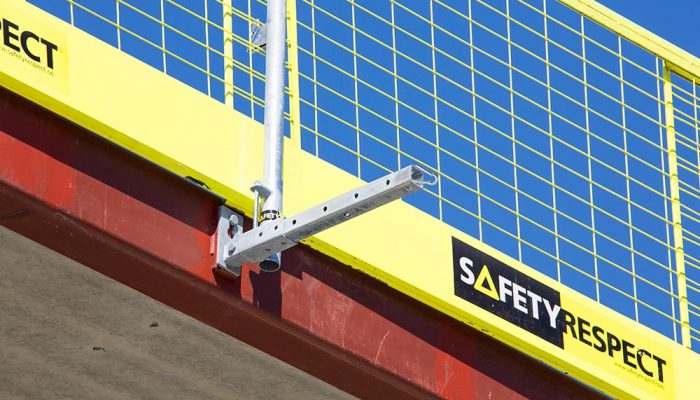

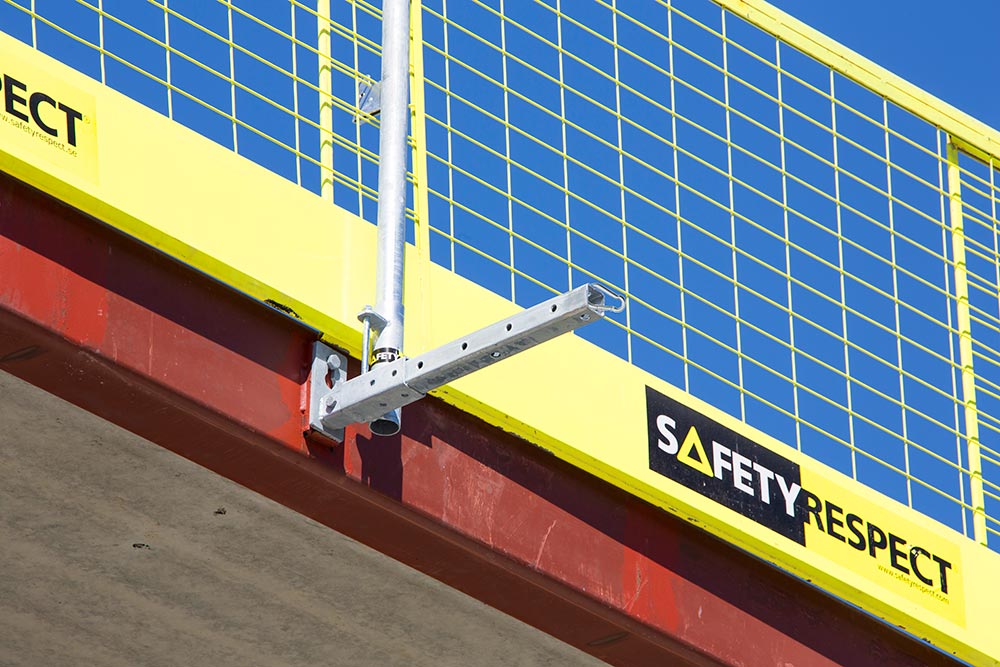

flex_facade_bracket_safetyrespect_9755

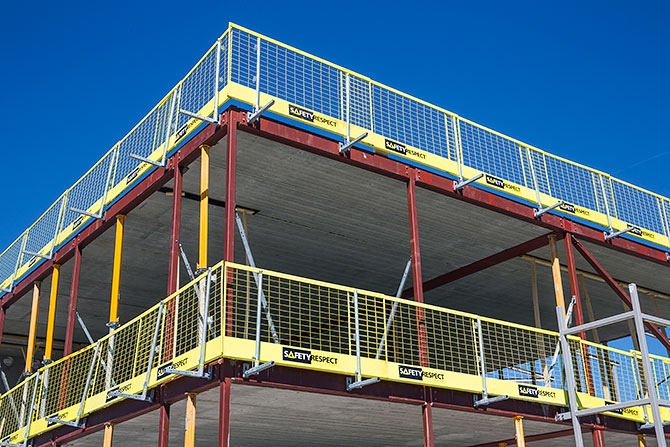

flex_facade_bracket_safetyrespect_9736

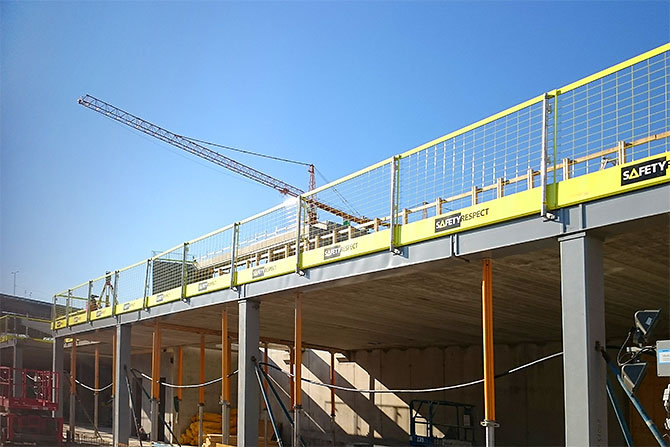

balcony_bracket_safetyrespect_0800

Gängstång på stålbalk

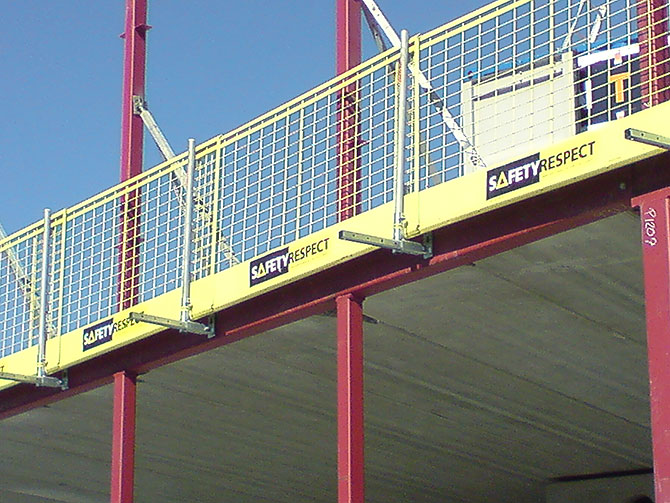

flex_facade_bracket_safetyrespect_00576

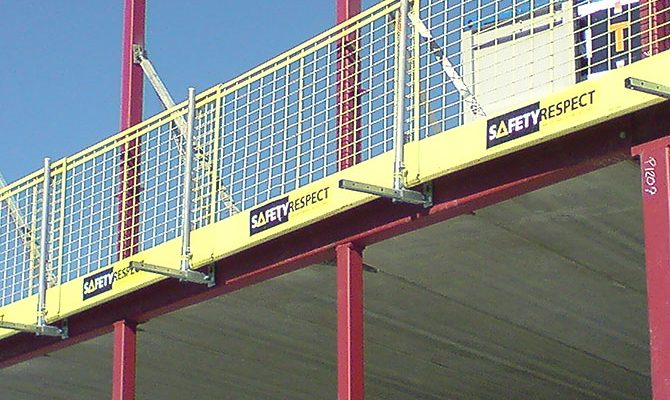

Gängstång kan svetsas fast på utsidan av stålbalkar för att skapa en infästning för olika typer av fallskyddsfästen. Därefter kan exempelvis Fasadfäste monteras tillsammans med Stolpe 1,3 m och Räckesnät 2,6 L. Denna lösning skapar en fri arbetsyta ända ut till valvkanten. Fasadfästet kan även justeras för att öka avståndet mellan stålbalk och Räckesnät, till exempel vid montage av väggar, fönster med mera. Svetsning av pinbult/gängstång kan utföras vid produktionen av stålbalkarna eller direkt på arbetsplatsen.

PRODUKTER
• Gängstång
• Fasadfäste
• Stolpe 1,3 m
• Räckesnät 2,6 L

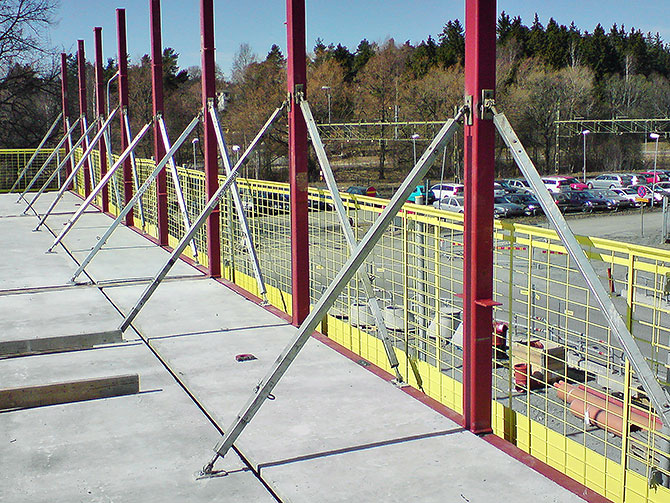

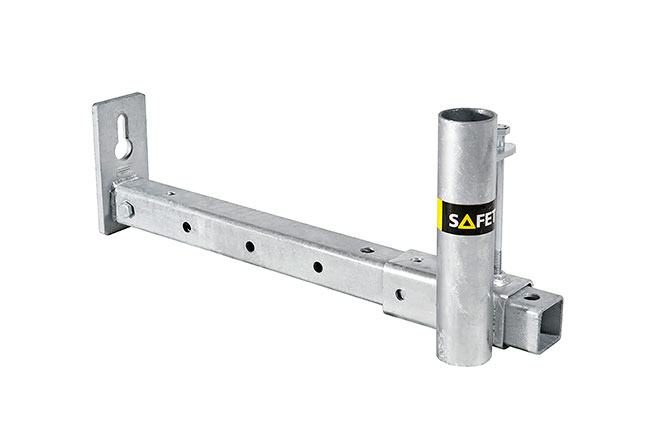

flex_facade_bracket_safetyrespect_00579flex_facade_bracket_safetyrespect_1

Tving på stålbalk

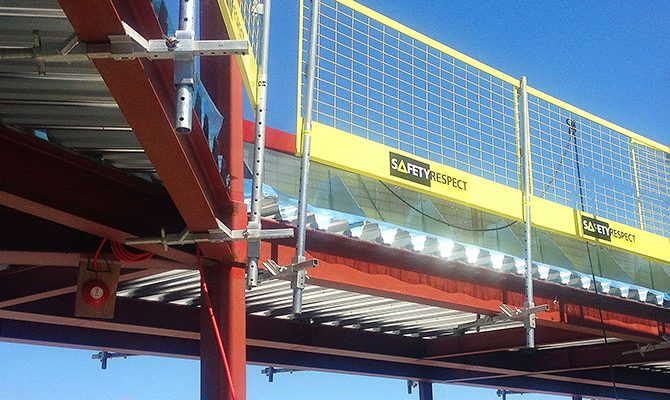

steel_beam_clamp_safetyrespect_013c

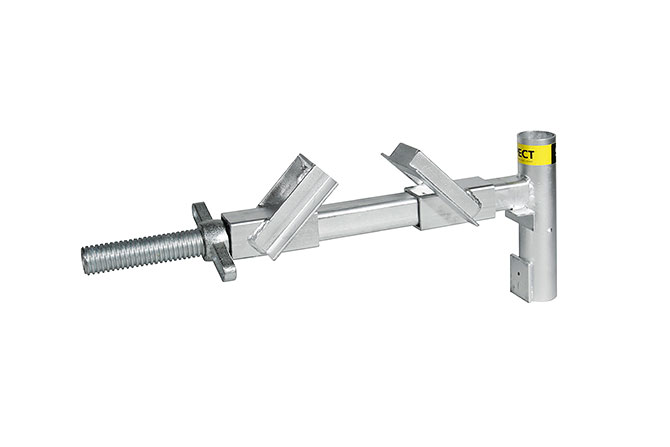

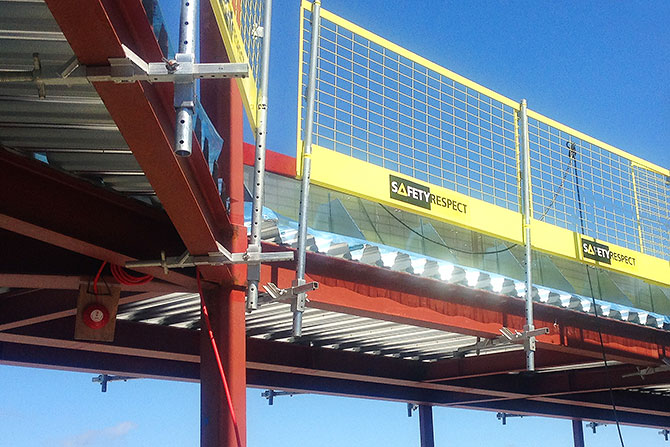

Att använda stålbalk som infästning skapar fri yta på valvet för övriga arbetsmoment. Fallskyddet är då utanför arbetsytan. På stålbalkar med fläns kan Stålbalkstving monteras för att snabbt skapa infästning för fallskydd. Tvingen är konstruerad med käftar som griper tag om stålbalksprofilen. Stålbalkstvingen har integrerat fäste för Stolpe 1,3 m. Räckesnät 2,6 L monteras direkt på stolpens räckeslås och kan med enkelt handgrepp justeras i höjdled för att underlätta olika arbetsmoment.

PRODUKTER
• Stålbalkstving
• Stolpe 1,3 m
• Räckesnät 2,6 L

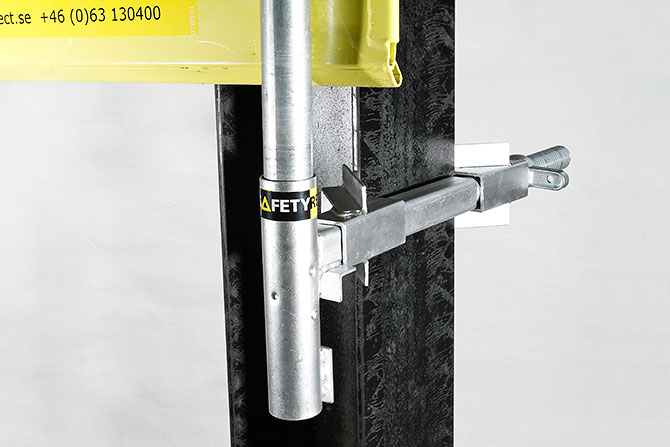

steel_beam_clamp_safetyrespect_5399

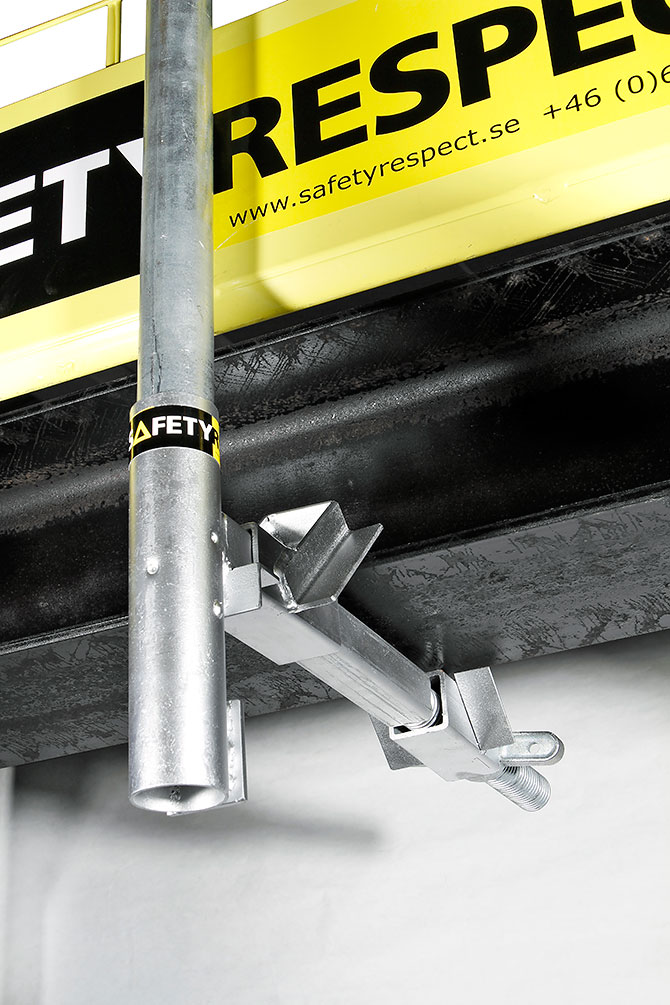

steel_beam_clamp_safetyrespect_5412steel_beam_clamp_safetyrespect_1
