Hallsystemet har flera olika infästningsalternativ för det temporära fallskyddet som passar för både stål, betong och limträ. Infästningen sker antingen mitt på eller på sidan av balk, mellan två närliggande pelare, direkt i träbalk eller med ingjutningshylsa. De avsedda fästena kan antingen bultas fast om de senare skall tas bort eller svetsas fast som permanenta fästen för framtida underhåll av tak och fasad.
Svetsmutter används till infästning av Hallsystem.
Svetsmutter 20
Art.nr. 914148
Svetsmutter cylindrisk
Art. nr. 914147
Stolpe 2,5 m Alu används i SafetyRespects Hallsystem vilket är ett fallskydd anpassat för olika typer av hallbyggnader. En vanligt förekommande byggmetod vid hallar är att väggelement går förbi taket och skapar en sarg. Avseende fallskyddet så kan en lösning med rak stolpe som denna som monteras på infästningen vara det bästa alternativet.
• Alurör 48,3 x 4,0 mm
• Vikt 7,8 kg
• Lev. 40 st. i stapelbar häck.
Art.nr. 911121
Justerbart hallfäste används när fallskyddet behöver kunna justeras till olika placeringar under projektets gång. Ett startläge kan ställas in vid läggning av takplåt och justeringen görs enkelt med hjälp av mutterdragare eller fast nyckel/spärrskaft när väggelement ska monteras, eller vid arbete med krönlist, hängränna eller liknande. Möjligheten till justering gör att säkerheten kan hållas på samma höga nivå genom hela byggprocessen.
Systemet skapar en säker arbetsplats då montage av bärplåt, takisolering, tätskikt med mera utförs. Väggpaneler och fasadelement kan monteras med fallskyddet på plats. Flexibiliteten i både höjd- och sidled skapar lösningar som traditionellt fallskydd inte klarar av. Fallskyddet kan justeras/svängas vilket möjliggör montage av hängrännor eller liknande vid takfot. Räckesnäten i aluminium fästs på stolpar med räckeslåset och skarvas löpande med rörskarv eller koppling.
Fallskyddet fästs på utsidan av pelarna. Svetsmuttrar levereras till tillverkaren av stommen och svetsas på stålpelarna. Placering av svetsmuttrar projekteras i samråd med SafetyRespect. Med fallskyddet monterat på pelarna är arbetsytan helt fri för olika arbeten som till exempel att lägga bärplåt, isolera eller lägga tätskikt. Ingen åverkan behövs på färdiga ytor. Svetsmuttern täcks av plåten, pilastern, mellan fasadpanelerna, när dessa färdigställs.
PRODUKTER
• Hallfäste justerbart
• Räckesnät alu 3 m
• Stolpe 1,3 m
• Stolpe 1,5 m alu
• Svetsmutter (infästning stål)
• Ingjutningsgods (infästning betong)
• Stag 20 komplett
• Räckeshållare kilkoppling
• Dubbelkoppling vridbar
• Rörskarv

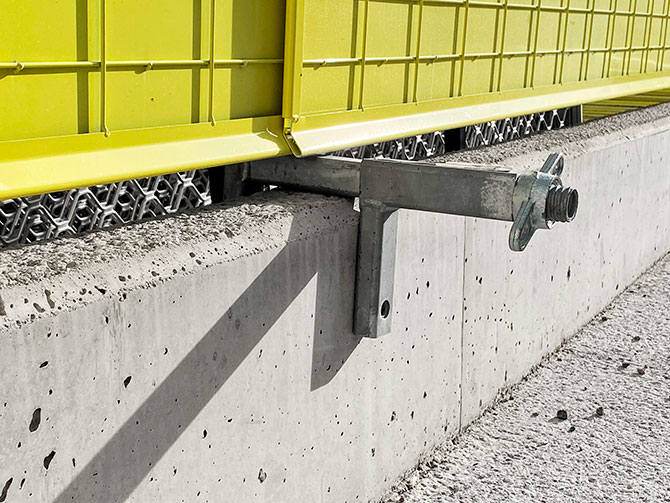

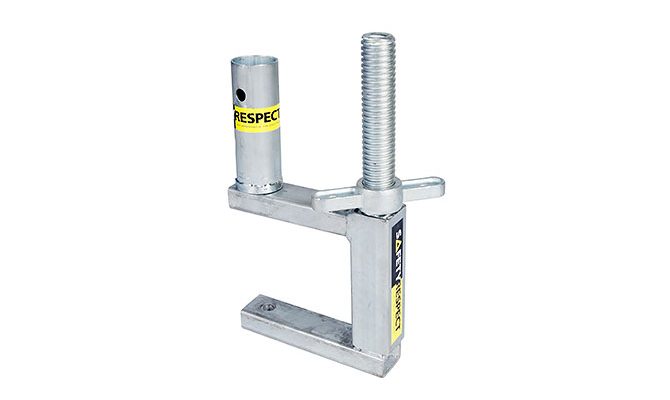

Fallskydd kan monteras på balkongkanter med hjälp av Tving 300 som infästning. Denna tving passar upp till 300 mm balkongtjocklek och har integrerat fäste för Stolpe 1,3 m. På stolpen monteras sedan Räckesnät 2,6, alternativt Räckesnät 1,3 eller Räckesnät 1,95 beroende på balkongens mått.
• Spännvidd 0 – 300 mm.
• Vertikal eller horisontal montering.
• Levereras med flyttbar stolphållare.
• Flertal montagemöjligheter.
• Varmgalvaniserad.
• Vikt 5,4 kg.
• Levereras 50 st. i stapelbar lådhäck.
Art.nr. 912245
Stålkonstruktioner går enkelt att förbereda redan vid produktionen för att underlätta infästning av fallskyddet. Håltagning och gängning direkt i stålet, alternativt montage av gängstång eller plattor med förgängade hål kan då anpassas till den planerade typen av infästning. Om Flex fasadfäste används blir lösningen ett flexibelt och anpassningsbart fallskydd. Detta skapar en fri arbetsyta ända ut till valvkanten. Fasadfästet kan justeras för att öka avståndet mellan stålbalk och Räckesnät, till exempel vid montage av väggar, fönster med mera. För ett skydd nära kanten utan delar som sticker ut kan Balkongfäste eller Vertikalfäste vara lämpliga lösningar.
PRODUKTER
• Flex fasadfäste
• Balkongfäste
• Vertikalfäste
• Stolpe 1,3 m
• Stolpe 1,5 m alu
• Räckeshållare kilkoppling
• Räckesnät 1,3, 1,95, 2,6
Ordinarie ingjutningshylsor såsom M12 eller liknande som finns i vangstycken på trappor, kan med fördel användas för att montera våra fästen för temporärt fallskydd. Exempelvis ger vårt Trappfäste med distanser möjlighet till att låta skyddsräcket sitta kvar under hela byggperioden. Allt arbete kan då utföras med skyddsräcket på plats, även slutmålning.
PRODUKTER
• Trappfäste
• Stolpe 1,3 m
• Räckesledare 1,5-2,5 m
• Räckesledare 0,9-1,5 m
• Räckesledare 0,58-0,78 m
• Räckeshållare 360

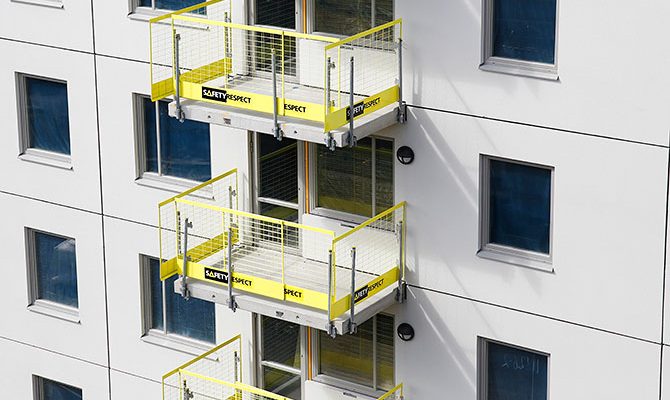

För att skapa en säkrare arbetsplats kan temporärt fallskydd monteras före lyft av prefabricerade balkonger. Den ordinarie infästningen för balkongräcket används för att fästa Vertikalfäste, alternativt Balkongfäste. Därefter monteras Stolpe 1,3 m tillsammans med Räckesnät 2,6 L, alternativt Räckesnät 1,3 L eller Räckesnät 1,95 L för att anpassa fallskyddet efter balkongens mått.
PRODUKTER
• Balkongfäste
• Balkongfäste 10 gr
• Vertikalfäste
• Stolpe 1,3 m
• Räckesnät 1,3, 1,95, 2,6
Väggtoppshylsan används för ingjutning i prefabricerade betongväggar och skapar infästning av fallskydd i ytterkant av valv. Hylsan har integrerat stolplås där Stolpe 1,3 m monteras och därefter Räckesnät.
• Längd 450 mm.
• Integrerat stolplås.
• Täcklock i plast.
• Vikt 1,8 kg.
• Levereras 200 st. i EUR-pall.
Art.nr. 911200
Systemöversikt ingjutningsfästen

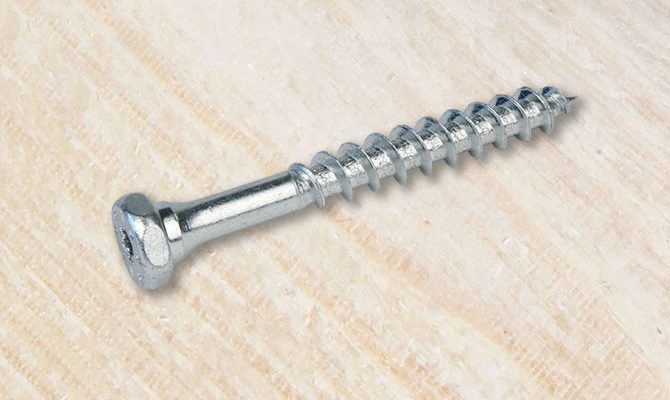

Träskruv för montering av temporärt fallskydd på hus- och byggkonstruktioner av trä. Monteras med skruvdragare utan förborrning. Finns i flera längder.
WFD 12 x 100 mm – Art.nr. 1931095
WFD 12 x 120 mm – Art.nr. 1931096
• Nyckelvidd 17 mm.
• Torx T40.
